Cómo se construye · Ventilación
Ventilación de doble flujo con recuperación
El sistema que genera más desconfianza del estándar y el que más cambia la vida dentro de la casa. Aquí está qué hace exactamente, cómo se dimensiona, cuánto consume y cuáles de las objeciones habituales tienen fundamento.
01 · El motivo
No es un extra: es la contrapartida de sellar
El razonamiento es encadenado y conviene verlo entero, porque suelto no se entiende.
Una casa corriente ventila por las rendijas. Eso suena natural, pero significa que ventila mucho los días de viento y nada los días de calma, y que en invierno tira calor exactamente cuando más falta hace. Es un sistema que no obedece a nadie.
Si sellamos las rendijas —que es lo que exige el criterio de hermeticidad— hay que devolver el aire por algún sitio. Podría hacerse abriendo ventanas, pero eso solo funciona si alguien está en casa, despierto y pendiente, y en invierno tira todo el calor de golpe.
La ventilación de doble flujo resuelve las dos cosas a la vez: mete aire nuevo de forma continua y, al hacerlo, recupera el calor del aire que sale. Ese es el truco entero. No es una máquina para poder respirar en una casa sellada: es la forma de ventilar todo el rato sin pagar por ello.
El efecto secundario es el que más valoran quienes viven en una: el aire entra filtrado. Sin polvo, sin polen y sin el ruido de la calle que entraría por una ventana abierta.
02 · Cómo funciona
El recorrido del aire, de la calle a la calle
El principio que casi nadie conoce se llama ventilación en cascada, y explica por qué no hace falta un conducto en cada habitación: el aire entra por las estancias limpias, cruza la vivienda y sale por las sucias.
- Paso 01
Entra y se filtra

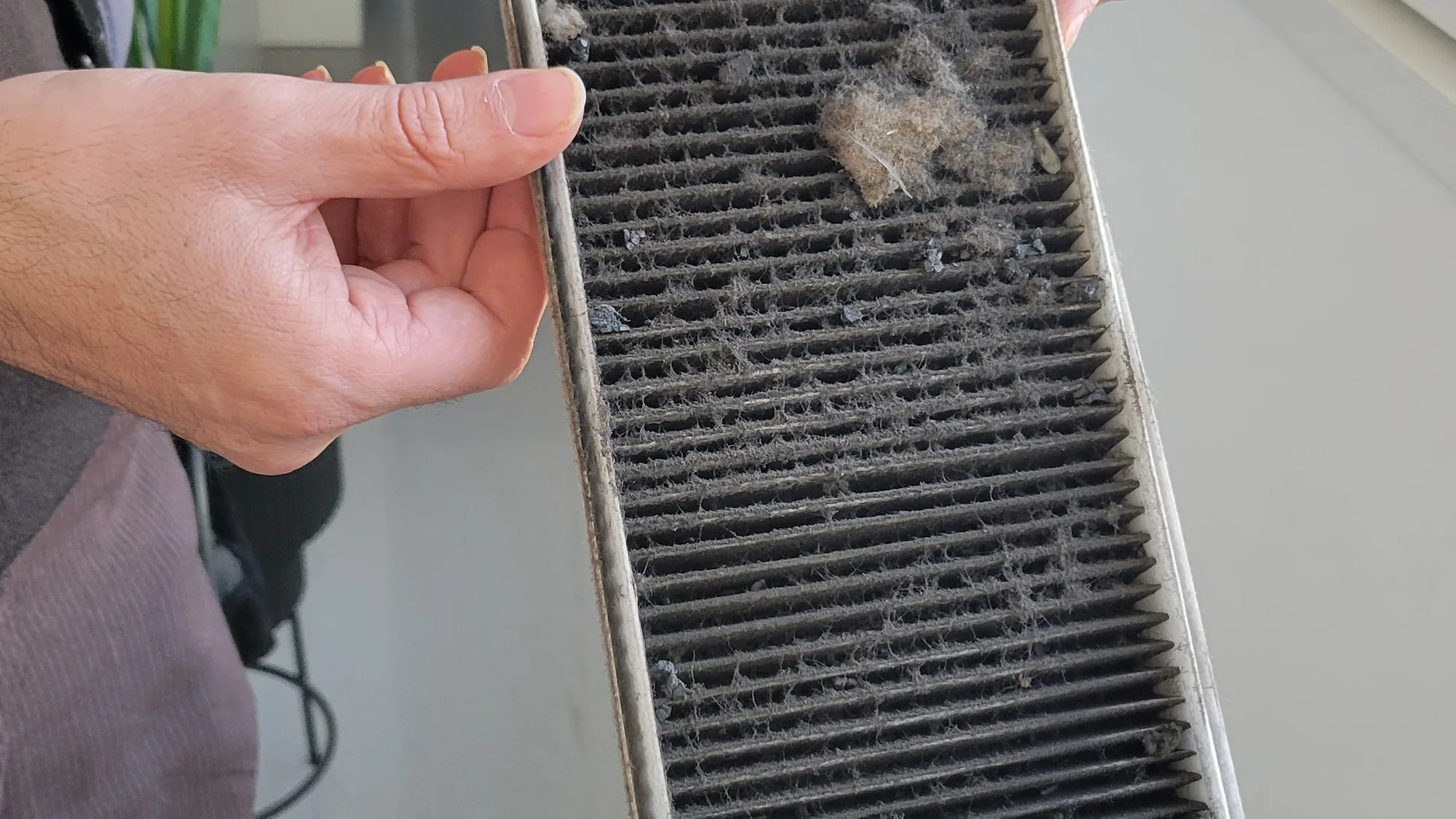

El aire exterior pasa por un filtro antes de nada. Es lo que deja fuera el polvo, el polen y buena parte de la contaminación urbana.
- Paso 02
Se impulsa en las estancias limpias
Dormitorios y salón. Son las habitaciones donde se está más rato y donde interesa que el aire llegue nuevo, no de paso.
- Paso 03
Cruza la vivienda
La ventilación en cascada: el aire rebosa por debajo de las puertas hacia el pasillo. Por eso no hace falta un conducto por habitación.
- Paso 04
Se extrae en las estancias húmedas
Cocina y baños, donde se generan humedad y olores. El aire sale de la casa cargado, justo desde donde se carga.
- Paso 05
Cede su calor y se marcha
Antes de salir cruza el recuperador y le entrega su calor al aire que está entrando. A la calle sale ya frío: su energía se ha quedado dentro.
Los dos flujos nunca se mezclan: se cruzan separados por las paredes del intercambiador. Lo único que pasa de uno a otro es calor. Es la misma idea que hay detrás del principio 05 en los 5+1 principios.
03 · El tamaño
Cuánto aire hace falta
Aquí hay una tensión real que conviene entender: demasiado poco aire y la calidad interior empeora; demasiado, y se reseca el ambiente en invierno y se gasta de más. El caudal correcto sale del mayor de dos criterios, el de las personas y el del volumen.
Estimación orientativa con los criterios habituales de partida —del orden de 30 m³/h por persona y unas 0,3 renovaciones por hora sobre el volumen, con 2,6 m de altura—. El caudal definitivo lo fija el proyecto de ventilación y se afina en el modelo de cálculo del edificio, que además tiene en cuenta el uso real y la humedad.
Que casi siempre mande uno u otro criterio según el caso explica una cosa práctica: una vivienda pequeña muy ocupada y un piso grande con dos personas necesitan equipos distintos aunque tengan la misma superficie. Dimensionar por metros cuadrados a ojo es el origen de la mitad de los equipos sobredimensionados que luego hacen ruido.
04 · Las objeciones
Cuáles tienen fundamento y cuáles no
Las cinco que se repiten. Dos de ellas son ciertas y conviene decirlo.
Lo esencial
- No es una máquina para respirar en una casa sellada: es la forma de ventilar siempre sin tirar el calor.
- El aire entra filtrado por las estancias limpias, cruza la vivienda y se extrae en cocina y baños.
- Los dos flujos no se mezclan: solo se pasan calor.
- El caudal sale del mayor de dos criterios, ocupación y volumen; dimensionar a ojo produce equipos ruidosos.
- Las dos objeciones ciertas son el mantenimiento de filtros y la sequedad en invierno, y ambas tienen solución conocida.
Preguntas frecuentes
¿Se puede apagar?
Se puede, pero no tiene mucho sentido: consume poco y funcionando es como mantiene la calidad del aire. Lo normal es bajarlo de régimen cuando no hay nadie en casa, no pararlo del todo.
¿Sirve también para calefactar o refrigerar?
No es su función. Mueve el aire necesario para ventilar, que es poco caudal para climatizar. En algunos proyectos muy compactos se aprovecha para apoyar la climatización, pero es una decisión de cálculo, no la regla.
¿Hay que hacer falsos techos por toda la casa?
No necesariamente. Con ventilación en cascada los conductos van a bastantes menos estancias de las que la gente imagina, y se pueden concentrar en pasillos y zonas húmedas.
¿Y en un piso pequeño en rehabilitación?
Existen equipos compactos y soluciones descentralizadas por estancia. No siempre se alcanza el rendimiento de un sistema centralizado, pero es la alternativa razonable cuando no hay sitio para conductos.
